??     應用情況：宜興某客戶采用大型升降煅燒99氧化鋁陶瓷產品，煅燒溫度1700℃保溫數小時，之前爐膛材料采用進口氧化鋁纖維板，因抗腐蝕性能較差，使用壽命不到半年，即已被嚴重腐蝕損壞，表面熔融、收縮斷裂、塌頂掉落，無法繼續使用。

99瓷煅燒時因原料中所含的微量氧化鈉雜質在1300℃之后會升華變為氣相，侵入纖維板內部造成腐蝕，這種現象在煅燒99瓷（以及其他需要1700℃以上高溫煅燒的陶瓷）時比較普遍，纖維板爐膛雖然節能但不耐腐蝕、使用壽命短，令電爐制造商和電爐用戶非常頭疼。

該客戶于2019年7月把爐膛內襯更換為我司泡沫陶瓷新材料，一直使用到2022年12月才更換，使用壽命近3年半，是原來進口纖維板的近7倍。而且，新材料節能效果也令客戶非常滿意，更換為新材料爐膛內襯后，實測用電量比僅比纖維板爐膛多5%左右。

圖1是客戶原來進口纖維板爐膛使用不到半年的狀態，已被嚴重腐蝕，無法繼續使用。

圖2是更換為我司新材料爐膛使用2個月后的狀態，爐膛材料完好，幾乎未見腐蝕跡象。

圖3是新材料爐膛使用8個月后的狀態，爐膛材料仍基本完好，僅個別排氣孔有所腐蝕變大，與圖1纖維板爐膛使用不到半年的狀態對比非常明顯。

圖4是新材料爐膛使用2年后的狀態，爐膛材料略有收縮，部分有開裂，排氣孔明顯腐蝕變大，但材料表面幾乎沒有出現表面融化現象，此時使用壽命已達纖維板的4倍。

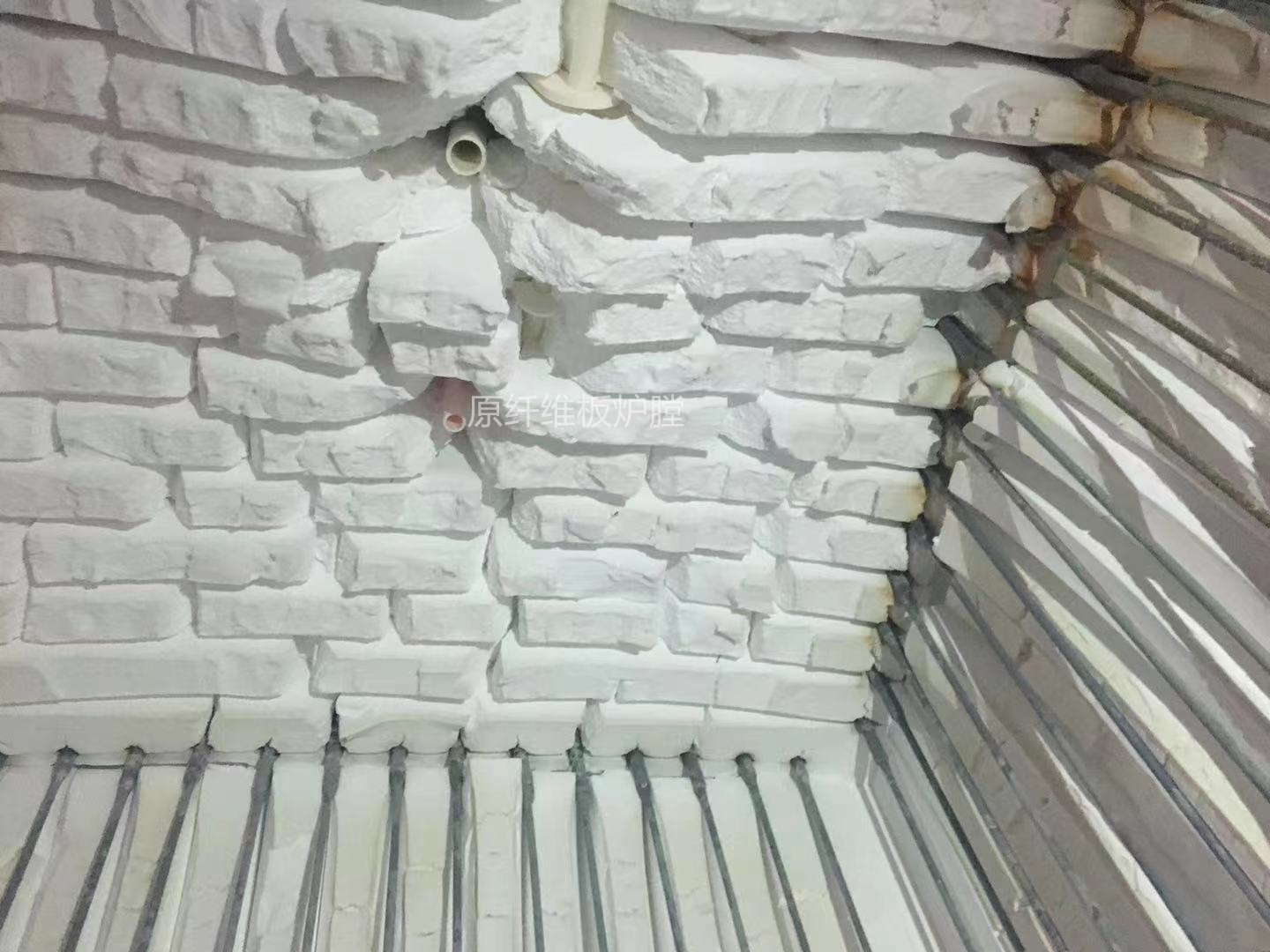

??圖1：客戶原有纖維板爐膛使用不到半年的狀態

??圖2：新材料使用2個月的狀態

??圖3：新材料使用8個月的狀態

圖4：新材料使用2年的狀態
